带温感插头+交流充电桩：从原理到安全闭环的全链路解析
一、带温感插头与交流充电桩的核心依存关系

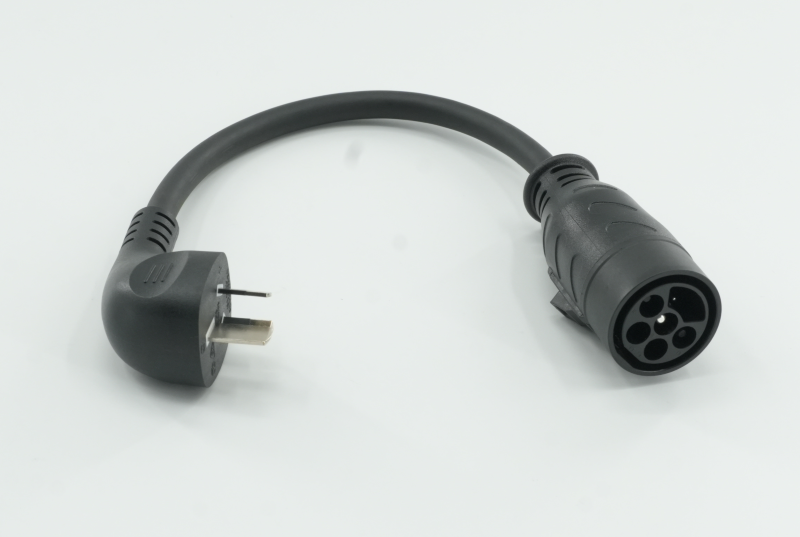

带温感插头是交流充电桩实现末端安全管控的核心延伸部件，二者并非独立的两个产品，而是形成了“桩体主控-线缆传输-末端感知”的完整闭环系统。
从市场结构来看，当前国内充电基础设施中交流充电桩占比达58.3%，这类慢充设备广泛落地在小区车位、商用停车场、私人车库等场景，使用频次高、环境复杂，末端接触点的过热风险长期是行业痛点。传统交流充电桩仅能监测桩体内部的温度，无法覆盖充电桩插头与车辆插座的接触区域，而带温感的插头恰好补上了这个安全盲区，让交流充电桩的安全防护从“桩内”延伸到了“车桩连接的最后一厘米”。
二者在硬件和数据层面深度绑定：带温感插头内部的NTC热敏电阻会通过线缆内的专属信号线路，将实时温度数据传输回交流充电桩的主控板，桩体的控制系统根据预设的安全逻辑，直接调整充电功率或切断输出，形成感知-决策-执行的完整联动，没有温感插头的配合，交流充电桩的末端热防护就无法落地。
二、联动工作原理
整个系统的运行逻辑可以拆分为三个连贯的环节，完全依托NTC温感元件的物理特性实现：
1. **温度实时感知环节**带温感插头的核心元件是NTC负温度系数热敏电阻，它被精准布置在插头的金属插片根部——也就是大电流通过时最容易聚集焦耳热的位置。基于NTC“温度升高、电阻值同步降低”的物理特性，它能将插头接触点的温度变化，实时转化为可被识别的电阻信号，响应速度快于1秒，不会出现温度监测的滞后。
2. **数据回传与判断环节**插头采集到的温度数据通过专用信号线传回交流充电桩的主控制器，控制系统会将实时温度与内置的三级安全阈值做比对：正常工作区间为-20℃至60℃，这是交流充电枪的国标常规工作温度；当温度超过60℃时，系统判定为异常温升；当温度达到85℃时，直接触发国家强制标准要求的断电保护逻辑。
3. **联动执行环节**当监测到温度超过预警值时，交流充电桩不会直接断电，而是先通过主控板降低输出电流，减少接触点的焦耳热生成，尝试在不中断充电的情况下控制温度；如果温度持续攀升至85℃的红线，桩体会立刻切断交流输出电源，同时在设备的显示面板上弹出“插头过热保护”的提示，从源头阻止过热引发的线缆老化、接触件氧化甚至起火风险。
除此之外，带温感的NTC元件还附带隐藏防护功能：在用户首次插枪上电的瞬间，串联在回路中的NTC会以冷态高电阻抑制滤波电容的浪涌冲击电流，避免插枪时产生电火花，进一步提升交流充电桩的日常使用安全性。
三、带温感插头的核心优势
1. **填补传统交流充电桩的安全盲区**普通交流充电桩仅能监测桩体内部的功率模块、电路板温度，无法感知充电枪插头和车辆插座的接触位置——而这里恰恰是大电流通过时接触电阻最大、最容易发热的区域。带温感的插头直接把监测点放在了风险最集中的位置，让交流充电桩的安全防护没有死角，彻底避免了“桩体温度正常，但枪头已经过热”的隐患。
2. **大幅延长设备全生命周期寿命**没有温感监测的交流充电桩，长期在插头过热的状态下运行，会加速线缆绝缘层老化、金属插片氧化，短短1-2年就会出现接触不良的问题。而带温感的联动系统可以提前通过降功率控制温升，避免插头长期处于高温环境，能让交流充电桩的整体使用寿命延长30%以上，降低运营商的后期维护成本。
3. **适配复杂场景的稳定运行能力**交流充电桩大量落地在户外露天、潮湿车库、高温暴晒的场景，夏天环境温度本身就接近40℃，加上大电流充电的温升，很容易突破安全阈值。带温感的插头可以不受桩体内部环境温度的干扰，精准采集接触点的真实温度，让交流充电桩在-20℃到50℃的极端环境下都能稳定运行，不会出现误保护或者漏保护的情况。
4. **符合全球安规认证的合规性优势**当前欧美、亚太等多个国家和地区的充电设施安全标准，已经逐步把充电枪末端温度监测纳入强制要求。搭载带温感插头的交流充电桩，可以轻松满足中国CCC、欧洲CE、美国UL等近20个国家和地区的安规认证，不管是国内落地还是出海布局，都能轻松通过合规审核，避免产品因安全设计缺失无法上市。
